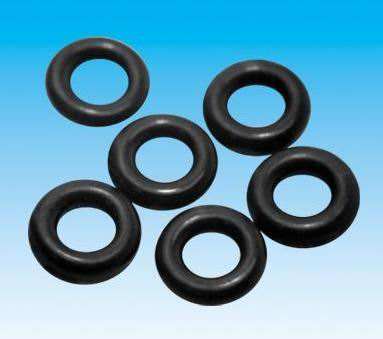

橡胶在大气中老化变质，臭氧的作用也是一个很重要的原因，臭氧老化先是在表面层，特别容易在应力集中处或配合粒子与橡胶的界面处产生，通常先生成薄膜，然后薄膜龟裂，特别是在动态条件下使用时，薄膜更易不断破裂而露出新鲜表面，使得臭氧老化不断向纵深发展，直到完全破坏。
不饱和橡胶最不耐臭氧，因为臭氧最易与主链上的双键迅速反应，一般认为是亲电子加成反应。同时，由于对橡胶分子的扩散是反应中的最主要阶段，所以反应也取决于外部和内在的物理因素。
下面给大家介绍一款抗氧化测试使用的工具箱测试橡胶及其制品的耐臭氧老化性能的设备CY系列臭氧老化试验箱。

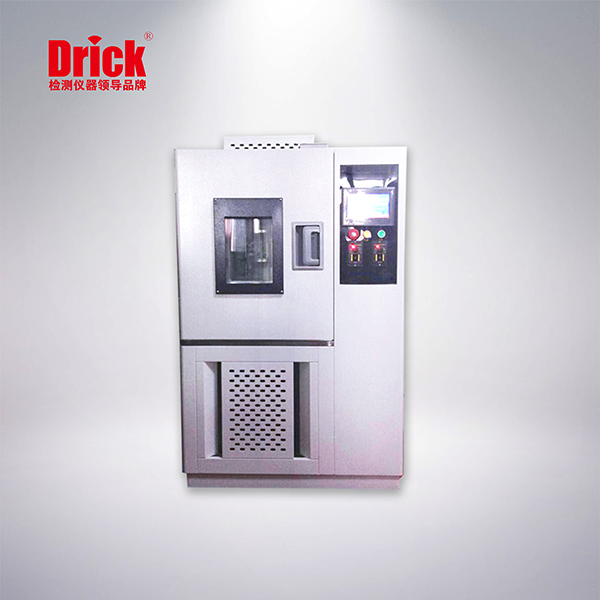

▲ CY系列臭氧老化试验箱
臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧老化箱模拟和强化大气中的臭氧条件，研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命，参照标准：GB/T7762-2003、GB/T2951.21-2008。
试验方法
根据试验方法及标准可分为“静态”和“动态”，静态是指样品被拉伸好后放放试验箱做测试，动态则是把样品放置在试验箱的夹具上，边拉伸边做试验，拉伸的浮动为被测样品本身的5%-45%左右。
参照标准
GB/T7762-2003 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验方法；
GB/T2951.21-2008电缆绝缘和护套材料通用试验方法，
GB/T 11206-2009橡胶老化试验 表面龟裂法；
以及其它相关标准规定的试验方法。
设备使用条件
外界温度：0℃～35℃
外界压力：标准大气压
相对湿度：≤90%RH
电源：220V±10%
设备用途
本系列试验箱由臭氧发生器产生的臭氧、可用于非金属材料，有机材料（涂料、橡胶、塑料、油漆、颜料等）在臭氧条件下的老化试验。
技术指标
1、工作室尺寸（mm）：400×400×500（80L）
2、臭氧浓度：25～1000pphm.（可调）
3、臭氧浓度偏差：≤5%
4、试验室温度：RT+10℃～60℃
5、温度波动度：±0.5℃
6、均匀度：±2℃
7、试验气体流量：20～80L/min
8、试验装置：静态
9、样架转速：360旋转样品架（转速1转每分钟）
10、臭氧来源：臭氧发生器(利用电压无声放电管产生臭氧)
11、传感器：英国进口臭氧浓度传感器，能实现精确控制
12、控制器采用日本松下PLC

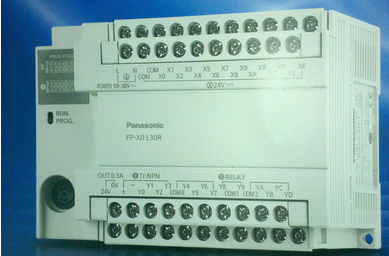

▲ 日本原装进口松下PLC
▲ 动态

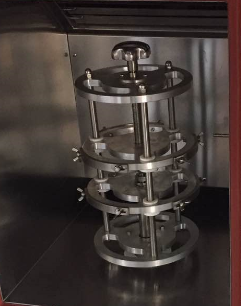

▲ 静态
13、7英寸人机界面台湾威伦通weinview

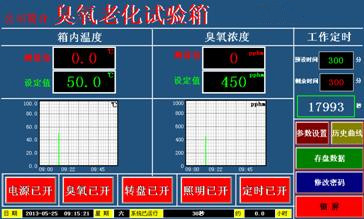

▲ 主控制器画面
14、本设备满足标准：
GB/T7762-2003、ASTM1149、ISO1431、GB/T136421-92、HG/T2869-97
整体结构介绍
1、整个箱体外壳均由1.2mm冷板经数控机床制作静电喷涂而成，颜色为浅驼色；试验室内壁材料为SUS304高级防腐蚀不锈钢板，结构设计合理、制造工艺精良、内外表美观。依试验室温度要求，保温层厚度设计为：100mm。
2、内箱与外箱之间的保温材料为优质超细玻璃纤维保温棉，对冷或热的保温都起良好的作用。
3、门与门框之间采用进口密封材料及独特的硅胶密封结构，密封性能好。
4、试验箱门结构：单开门。门锁，铰链等五金配件为日本 “TAKEN” 原装进口配件。
5、箱门均带导电膜中空玻璃观察视窗，观察窗尺寸200×300mm。观察玻璃上带有电子加热器，防止冷凝和除霜。
6、加热器：不锈钢316LI鳍片式专用电热管。
7、配有四只万向转轮便于箱体运动。
控制系统
1、原装进口日本松下PLC，臭氧浓度控制仪，配套英国进口臭氧浓度传感器，精度检测并控制臭氧浓度，能将臭氧浓度偏差控制到≤5%（国标要求≤10%）；
2、温度控制仪：松下PLC，人机触摸屏采用台湾威伦通weinview；
3、感温传感器：PT100铂电阻测温测试器；
4、控制方式：热平衡调温方式；
5、电器控制元件：采用 “施耐德”及“欧姆龙”元件，更好地控制温度。

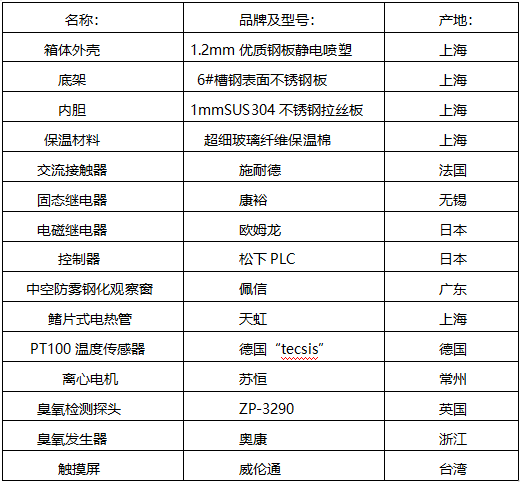

配置清单
